testo 380 - Feinstaub-Messsystem
0632 3800 70testo 380 - Feinstaub-Messsystem

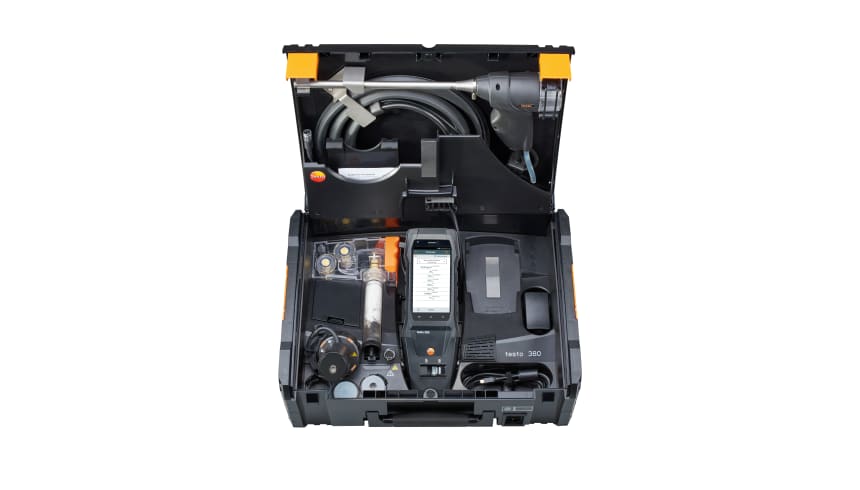

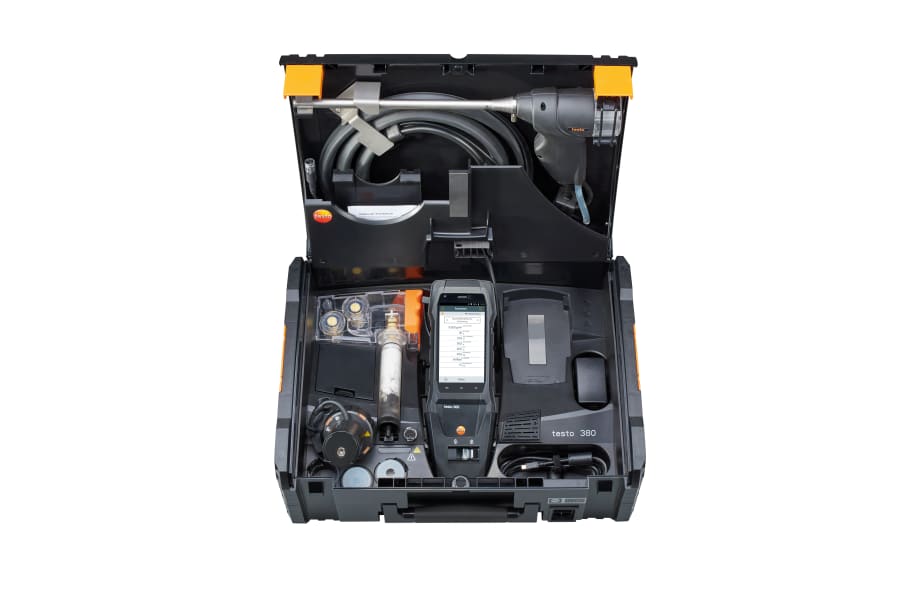

0632 3800 70Messsystem besteht aus: testo 380 Feinstaubmessgerät, testo 300 SE Longlife Abgasmessgerät und Feinstaubsonde
TÜV-geprüft für die Abnahmemessungen für die Grenzwertstufen 1 und 2 gemäß 1. BImSchV
Komplettlösung für Festbrennstoffanlagen
Feinstaubstaubmessung, O2- und CO-Messung gleichzeitig
Unkomplizierte und präzise Abnahmemessungen direkt vor Ort: Nutzen Sie das testo 380 Feinstaub-Messsystem mit seinen Systemkomponenten Feinstaubmessgerät testo 380, Feinstaubsonde und Abgasmessgerät testo 300 SE Longlife. Es ist ein Profi bei der Überwachung und Durchsetzung von Feinstaubgrenzwerten an Festbrennstoffanlagen. Das Messsystem lässt sich mit dem smarten Abgasmessgerät testo 300 SE Longlife – ausgestattet mit reaktionsschnellem Smart-Touch-Display und intuitiven Messmenüs – besonders einfach bedienen.
Sie wollen wiederkehrende Abnahmemessungen und Einstufungsmessungen nach der 1. BImSchV durchführen? Nutzen Sie das >>testo 380 Feinstaub-Messsystem inkl. Abgasmessgerät testo 330.testo 380 Feinstaub-Messsystem inkl.:
- testo 380 Feinstaubmessgerät mit Feinstaubsonde und Reinigungsset (0632 3800 71)
- testo 300 SE Longlife Abgasmessgerät mit O2- und CO H2-kompensiertem Sensor bis 30.000 ppm und
- USB-Netzteil (0633 3004 98)
- Abgassonde modular, Länge 300 mm, Ø 8 mm, (0600 9761)
- Verbrennungsluft-Temperaturfühler (Länge 190 mm) (0600 9787)
- Verbrennungsluft-Temperaturfühler (Länge 190 mm) (0600 9799)
Allgemeine technische Daten
| Gewicht | 7900 g |
|---|---|
| Messbereich | 0 bis 300 mg/m³ |
| Genauigkeit | gemäß VDI 4206-2 |
| Auflösung | 0,1 mg/m³ (>5mg/m³) |
| Abmessungen | 475 x 360 x 190 mm |
| Betriebstemperatur | +5 bis +40 °C |
| Schutzklasse | IP40 |
| Displaytyp | LCD (Liquid Crystal Display) |
| Displayfunktionen | zeigt Aufwärmphase und Betriebsbereitschaft |
| Stromversorgung | über internes Netzteil: 100 V AC/0,45 A ... 240 V AC/0,2 A (50 ... 60 Hz) |
| Speicher Maximum | 500.000 Messwerte |
| Lagertemperatur | -20 bis +50 °C |
Allgemeine technische Daten
| Durchmesser Sonden-/ Fühlerrohr | 8 mm |
|---|---|
| Kabellänge | 2,2 m |
| Länge Sonden-/Fühlerrohr | 300 mm |
| Produktfarbe | schwarz |
| Durchmesser | 6 mm |
| Maximum Temperatur | 500 °C |
| Gewicht | 552 g |
Allgemeine technische Daten
| Durchmesser Sonden-/ Fühlerrohr | 4 mm |
|---|---|
| Länge Sonden-/Fühlerrohr | 190 mm |
Temperatur
| Messbereich | 0 bis +100 °C |
|---|---|
Temperatur
| Messbereich | -50 bis +125 °C |
|---|---|
| Genauigkeit | ±0,2 °C (-25 bis +80 °C) ±0,4 °C (restlicher Messbereich) |
| Ansprechzeit | t₉₀ < 60 s |
Allgemeine technische Daten
| Länge Sonden-/Fühlerrohr | 190 mm |
|---|---|
| Kabellänge | 2,2 m |
| Durchmesser Sonden-/ Fühlerrohrspitze | 21,2 mm |
| Durchmesser Sonden-/ Fühlerrohr | 4,15 mm |
| Produktfarbe | schwarz |
| Gewicht | 60 g |
Temperatur - TE Typ K (NiCr-Ni)
| Messbereich | -40 bis +1200 °C |
|---|---|
| Genauigkeit | ±0,5 % v. Mw. (restlicher Messbereich) ±0,5 °C (0,0 bis +100,0 °C) |
| Auflösung | 0,1 °C (-40 bis +999,9 °C) 1 °C (restlicher Messbereich) |
Differenzdruck - Piezoresistiv
| Messbereich | -100 bis +200 hPa |
|---|---|
| Genauigkeit | ±1 % v. Mw. (+50,1 bis +100,0 hPa) ±1,5 % v. Mw. (+100,1 bis +200 hPa) ±0,5 hPa (0 bis +50,0 hPa) |
| Auflösung | 0,01 hPa |
O₂ in Rauchgas
| Messbereich | 0 bis 21 Vol. % |
|---|---|
| Genauigkeit | ±0,2 Vol. % |
| Auflösung | 0,1 Vol. % |
COlow in Rauchgas (mit H₂-Kompensation)
| Messbereich | 0 bis 500 ppm |
|---|---|
| Genauigkeit | ±2 ppm (40 bis +500 ppm) ±5 % v. Mw. restlicher Messbereich |
| Auflösung | 0,1 ppm |
CO-Bestimmung (mit H₂-Kompensation), automatische Verdünnung
| Messbereich | 0 bis 30000 ppm |
|---|---|
| Genauigkeit | ±100 ppm oder ±10 % v. Mw. |
| Auflösung | 1 ppm |
NO in Rauchgas
| Messbereich | 0 bis 3000 ppm |
|---|---|
| Genauigkeit | ±5 % v. Mw. (101 bis 2000 ppm) ±10 % v. Mw. (2001 bis 3000 ppm) ±5 ppm (0 bis 100 ppm) |
| Auflösung | 1 ppm |
NOlow in Rauchgas
| Messbereich | 0 bis 300 ppm |
|---|---|
| Genauigkeit | ±5 % v. Mw. (40 bis 300 ppm) ±2 ppm (0 bis +39,9 ppm) |
| Auflösung | 0,1 ppm |
Differenzdruck Zugmessung in Rauchgas - Piezoresistiv
| Messbereich | -9,99 bis +40 hPa |
|---|---|
| Genauigkeit | ±0,02 hPa (0,1 bis +3,00 hPa) ±1,5 % v. Mw. (+3,01 bis +40 hPa) ±0,005 hPa (0 bis 0,1 hPa) |
| Auflösung | 0,01 hPa (restlicher Messbereich) 0,001 hPa (0 bis 0,1 hPa) |
Wirkungsgrad-Bestimmung, Eta (berechnet)
| Messbereich | 0 bis 120 % |
|---|---|
| Auflösung | 0,1 % |
Abgasverlust (berechnet)
| Messbereich | 0 bis 99,9 % |
|---|---|
| Auflösung | 0,1 % |
CO₂-Bestimmung (berechnet aus O2)
| Messbereich | Anzeigenbereich 0 bis CO₂ max |
|---|---|
| Genauigkeit | ±0,2 Vol. % |
| Auflösung | 0,1 Vol. % |
CO in Raumluft
| Messbereich | 0 bis 2000 ppm |
|---|---|
| Genauigkeit | ±10 ppm (0 bis 100 ppm) ±10 % v. Mw. (101 bis 2000 ppm) |
| Auflösung | 1 ppm |
Differenzdruck 4 Pa-Messung - Piezoresistiv
| Messbereich | -50 bis +50 Pa |
|---|---|
| Genauigkeit | ±3 % v. Mw. (restlicher Messbereich) ±0,3 Pa (< 10 Pa) |
| Auflösung | 0,1 Pa |
Allgemeine technische Daten
| Betriebsfeuchte | 15 bis 90 %rF nicht kondensierend |
|---|---|
| Gewicht | ca. 800 g |
| Abmessungen | 244 (inkl. Sondenanschluss) x 98 x 59 mm (LxBxH) |
| Betriebstemperatur | -5 bis +45 °C |
| Schutzklasse | IP40 |
| Produktfarbe | schwarz |
| Displaytyp | 5.0" Touch Display, HD 1280*720 Pixel, IPS (160k) |
| Stromversorgung | Akku, USB-Netzteil |
| Garantiebedingungen | https://www.testo.com/guarantee |
| Zulassungen | TÜV-geprüft nach 1. BImSchV EN 50379, Teil 1-3 |
| Garantie | Gassensoren (O₂, CO) 48 Monate; NO-, NOlow-, COlow-Sensor 24 Monate; Thermoelement 12 Monate; Akku: 12 Monate |
| Speicher | 1.000.000 Messwerte |
| Akku-/Batteriestandzeit | 10 h |
| Akkutyp | Lithium-Ionen Akku |
| Lagertemperatur | -20 bis +50 °C |
| Ladetemperatur | 0 bis +45 °C |
Temperaturfühler
Zubehör
Ob als Schornsteinfeger, Service-Techniker oder Heizungsbauer: testo 380 unterstützt Sie ideal
Auch wenn Feinstaubmessung für Sie bisher kein Thema war – lange einarbeiten müssen Sie sich nicht: Das Feinstaub-Messsystem führt Sie durch die Messung, wertet die relevanten Größen Feinstaub, O2 und CO parallel aus und veranschaulicht diese über eine Grafik. Egal, ob Sie eine Abnahmemessung durchführen oder eine Feuerungsanlage bestmöglich einstellen wollen: Mit dem Feinstaub-Analysegerät testo 380 können Sie sich der neuen Herausforderung der Feinstaubmessung entspannt stellen.
Die gesetzlichen Richtlinien und Vorschriften hinsichtlich des Ablaufs der Abnahmemessung stellen dank des testo 380 kein Problem dar: Die integrierte Abnahmemessung im Messmenü folgt genau dem offiziellen Ablauf gemäß der 1. BImSchV. Die intuitive Menüführung sorgt dafür, dass keiner der gesetzlich vorgeschriebenen Schritte ausgelassen wird: Kernstromsuche und Zugmessung sind im Messablauf bereits integriert, auf wichtige Arbeitsschritte werden Sie stets hingewiesen.
Die gesetzlichen Richtlinien und Vorschriften hinsichtlich des Ablaufs der Abnahmemessung stellen dank des testo 380 kein Problem dar: Die integrierte Abnahmemessung im Messmenü folgt genau dem offiziellen Ablauf gemäß der 1. BImSchV. Die intuitive Menüführung sorgt dafür, dass keiner der gesetzlich vorgeschriebenen Schritte ausgelassen wird: Kernstromsuche und Zugmessung sind im Messablauf bereits integriert, auf wichtige Arbeitsschritte werden Sie stets hingewiesen.
Abgasmessung an Heizungsanlagen
Ideal für Messungen rund um die Heizung:
- Hochwertige Longlife-Sensoren mit einer Lebensdauer von bis zu 6 Jahren, Smart-Touch-Bedienung, klar strukturierte Messmenüs, Erstellung der Dokumentation vor Ort, Protokollversand per Mail, großes HD-Display, robustes Gehäuse
- Gasfließdruck-Messung*, Gasleitungsprüfung*, Differenztemperaturmessung (Vor- und Rücklauftemperatur an Heizungsanlagen)*, CO-Umgebungsmessung*, Kaminzugmessung an der Heizungsanlage*, Integrierte 4Pa-Messung für Feuerstätten
