    Kit d’analyse de combustion testo 320 - Mesures de combustion sur les installations au fioul et au gaz

    0563 3220 70

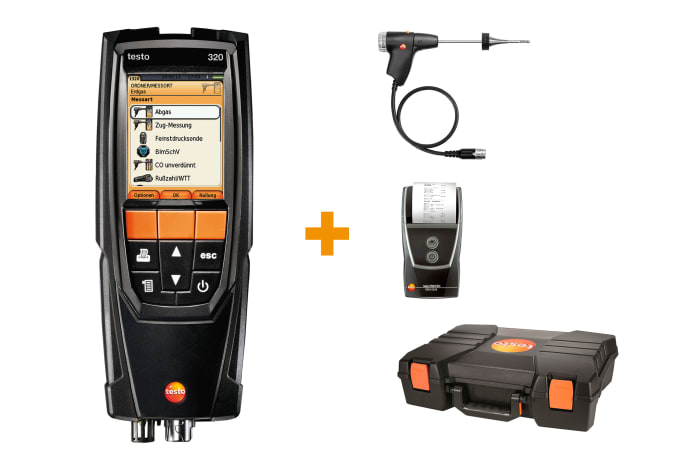

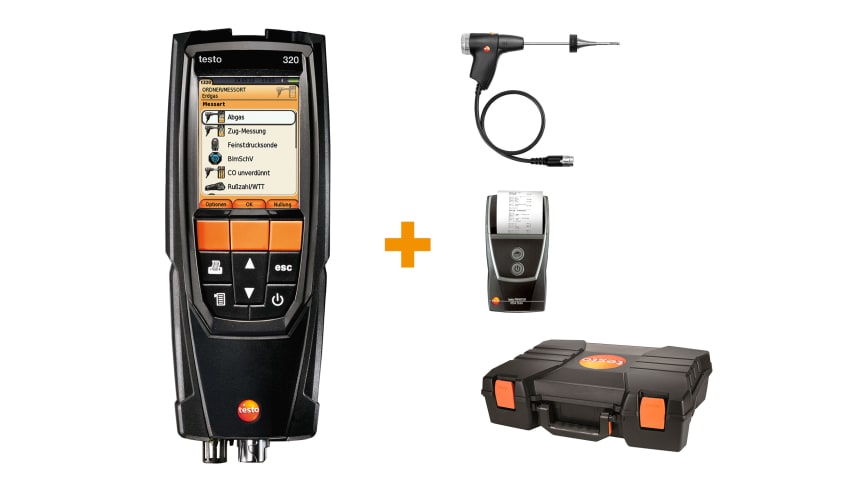

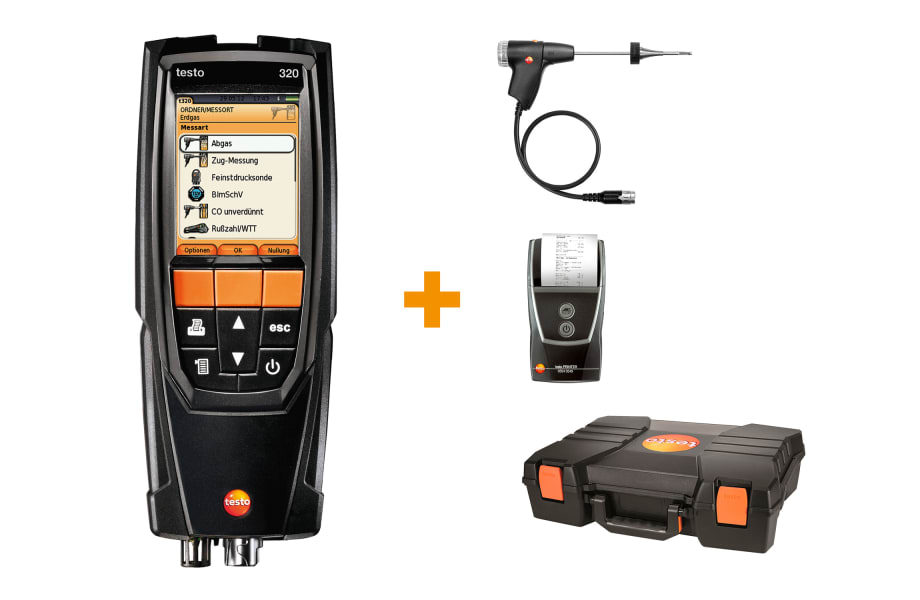

  1. Inclus dans le kit : analyseur de combustion testo 320 avec capteur O2 et CO (sans compensation H2), bloc d’alimentation USB, sonde de gaz de fumée compacte de base de 180 mm de longueur, filtres à impuretés de rechange, kit de raccordement de pression, imprimante infrarouge et mallette professionnelle
  2. 6 applications avec un seul appareil : mesure de la combustion, mesure du tirage, mesure de pression, détection de fuites, mesure du CO ambiant, mesure de la température différentielle
  3. Navigation intuitive dans les menus avec procédures de mesure standardisées pour une manipulation rapide et aisée
  4. Homologué par le TÜV selon la norme EN 50379, parties 1 - 3
    5. Détermination des paramètres de combustion, mesure de la température des radiateurs, mesure du CO à proximité de l'installation de chauffage et mesure de la pression sur le brûleur : avec l'analyseur de combustion testo 320, vous obtenez toutes les valeurs importantes de vos installations de chauffage au fioul et au gaz avec un seul appareil de mesure. Le kit comprend le testo 320 avec des accessoires pratiques.
    L'analyseur de combustion testo 320 est un compagnon fiable pour toutes les personnes installant, contrôlant et entretenant des installations au fioul et au gaz : cet outil professionnel polyvalent permet de procéder à toutes les mesures pertinentes avec un seul appareil. Grâce à sa conception stable, cet analyseur de combustion satisfait à toutes les exigences pratiques et est très simple à utiliser.


    Le kit testo 320 en détail

    Analyseur de combustion testo 320, homologué par le TÜV conformément à la norme EN 50379, parties 1 - 3 :
    • Analyse de combustion sur les chauffages : l'analyseur de combustion testo 320 est doté de deux capteurs – O2 et CO (sans compensation H2). L'étendue de mesure va jusqu'à 4 000 ppm pour les mesures du CO
    • Une navigation intuitive dans les menus simplifie la manipulation, allégeant votre charge de travail. Grâce à son écran couleurs haute résolution, vous pouvez consulter les valeurs de mesure facilement même dans les conditions d'éclairage difficiles. Jusqu'à 500 protocoles de mesure peuvent également être enregistrés dans l'analyseur de combustion. L’outil Excel gratuit vous permet d'exporter vos protocoles de mesure dans Excel via mini-USB
    • A l'achat de cet analyseur de combustion, vous obtenez 2 ans de garantie (sur l'appareil, la sonde, le capteur O2/CO)
    • Remplacement aisé de la sonde : les sondes peuvent être remplacées par l'utilisateur lui-même. Vous pouvez ainsi commander d'autres sondes en option dont vous avez besoin spécifiquement pour vos analyses de combustion (p.ex. sonde à passages multiples, sonde pour ventouses, sonde de combustion flexible)
    • Raccord monotubulaire : une seule manipulation suffit pour raccorder tous les canaux requis pour la mesure des gaz de fumée en toute sécurité au moyen d'un raccord pour sonde (parcours de gaz, tirage, sonde de température intégrée dans la sonde de gaz de fumée)
    • Autonomie étendue grâce à un accumulateur Lithium-Ion endurant
    • Les aimants intégrés permettent une fixation rapide de l'analyseur de combustion au brûleur / à la chaudière
    • Pot de condensation intégré – peut être vidé aisément
    Sonde de gaz de fumée compacte de base :
    • Cette sonde de gaz de fumée de base dotée d'un tube de sonde d'une longueur de 180 mm permet de raccorder le circuit de combustion et la voie thermométrique confortablement à l'appareil de mesure au moyen d'une fermeture à baïonnette pratique
    • La sonde de gaz de fumée compacte de base est dotée d'un filtre à impuretés protégeant l'appareil de mesure et ses capteurs
    • Le thermocouple NiCr-Ni intégré au tube de sonde permet de mesurer des températures jusqu'à 500 °C
    Kit de raccordement de pression :
    • Le kit de raccordement de pression permet d’utiliser l’appareil de mesure pour mesurer la pression de gaz ou atmosphérique. A cette fin, les tuyaux sont raccordés aux raccords de contrôle du lieu de mesure et reliés à l’analyseur de combustion via l’adaptateur pour appareil de mesure
    Imprimante infrarouge IrDA :
    • L’imprimante infrarouge imprime vos valeurs de mesure noir sur blanc. Elle permet une impression directe des valeurs de mesure avec indication de la date et de l’heure

    • Analyseur de combustion testo 320 avec capteur O2-/CO sans compensation H2, avec protocole d’étalonnage (0632 3220)
    • Bloc d'alimentation à raccorder à l’analyseur de combustion testo 320 (0554 1105)
    • Sonde de gaz de fumée compacte de base, 180 mm, Ø 6 mm, Tmax. 500 °C (0600 9740)
    • Filtres à impuretés de rechange pour la sonde de gaz de fumée compacte ; 10 pièces (0554 0040)
    • Kit de raccordement de pression avec 2 tuyaux flexibles en silicone (Ø 6 mm et Ø 4 mm, resp. 1 m de longueur) et adaptateur pour appareil de mesure (0554 1203)
    • Imprimante infrarouge IRDA avec interface infrarouge sans fil ; avec 1 rouleau de papier thermique et 4 piles Mignon (0554 0549) Mallette professionnelle pour l'appareil, les sondes et les accessoires, hauteur : 130 mm (0516 3300)

    Données techniques générales

    Poids
    573 g
    Dimensions
    240 X 85 X 65 mm
    Température de service
    -5 à +45 °C
    Taille de l’écran
    240 x 320 pixels
    Fonctions d’affichage
    Ecran rétro-éclairé
    Alimentation en courant
    Accu : 3,7 V/2400 mAh; Bloc secteur 6 V/1.2 A
    Mémoire maximum
    500 valeurs de mesure
    Température de stockage
    -20 à +50 °C

    Pression différentielle - piézorésistif

    Étendue de mesure
    ±10000 Pa
    Précision
    ±3 % v.m. (10 à 10000 Pa) ± 1 digit
    ±0,3 Pa (0 à 9,99 Pa) plus ± 1 digit

    O₂ dans gaz de fumée

    Étendue de mesure
    0 à 21 %vol
    Précision
    ±0,2 %vol
    Résolution
    0,1 %vol
    Temps de réponse t₉₀
    < 20 s

    Mesure de CO ambiant

    L’analyseur de combustion détermine la quantité de CO présent dans l’air ambiant. Les données sont affichées très simplement sur un graphique qui indique sur une zone verte que la teneur

    mesurée se situe sous le seuil légal, et que l’alarme n’est pas dépassée. La zone rouge indique que la valeur mesurée se situe au-delà de la limite fixée et n’est pas tolérable.

    La prochaine évolution réglementaire impliquera une valeur seuil à 10 ppm qui ne pourra être mesurée qu’à l’aide d’une sonde déportée qui aura pour avantage de mesurer la teneur en parallèle de l’analyse de combustion

    testo-320

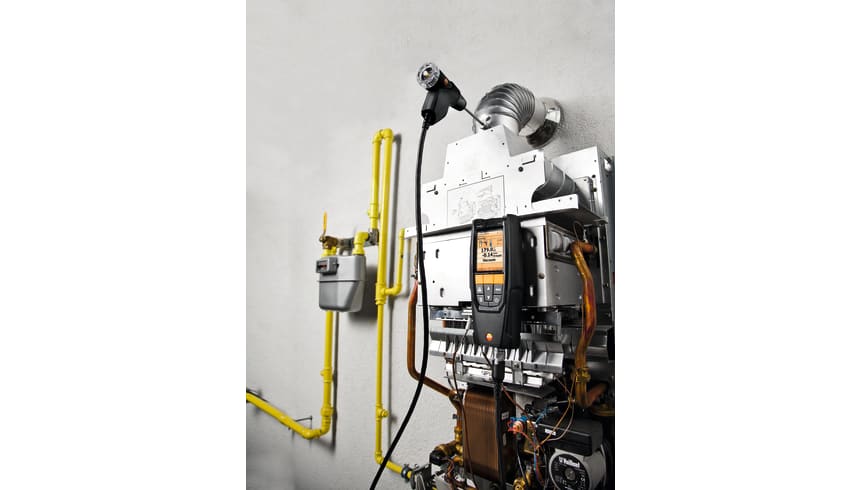

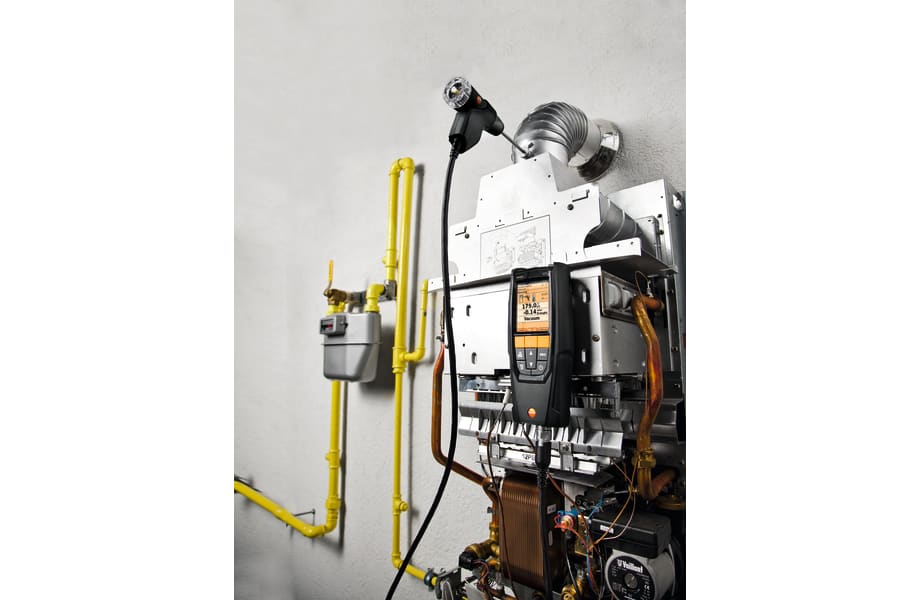

    Mise en service, maintenance de chaudières gaz/fuel/bois (CO ambiant, CO, O2, rendement…)

    L’entretien obligatoire annuel nécessite l’établissement d’une attestation d’entretien et requiert un certain nombre de mesures obligatoires, à savoir O2, CO2, TF, CO ambiant, indice de suie sur chaudière fuel.

    L’analyseur de combustion testo 320 répond parfaitement à ces obligations mais permet également de mesurer le monoxyde de carbone dans les fumées.

    Il est donc très simple d’utilisation et le boîtier est parfaitement protégé des chocs et de la suie. Il dispose d’un écran HD couleur qui permet de travailler dans toutes les conditions.

    Indépendamment de sa technologie, les chaudières doivent être réglées d’une manière optimale. Cela signifie que la consommation doit être la plus basse possible sans négliger les émissions de polluants. Afin de maîtriser cette chaîne, ces opérations doivent être réalisées à l’occasion de la maintenance annuelle obligatoire. En plus des valeurs traditionnelles une matrice de combustion guide l’utilisateur suivant le type de chaudière vers les bons réglages.

    Une liaison Bluetooth (option) permet de transmettre les données sur une tablette PC.

    testo-320

    Mesure de CO ambiant

    L’analyseur de combustion détermine la quantité de CO présent dans l’air ambiant. Les données sont affichées très simplement sur un graphique qui indique sur une zone verte que la teneur

    mesurée se situe sous le seuil légal, et que l’alarme n’est pas dépassée. La zone rouge indique que la valeur mesurée se situe au-delà de la limite fixée et n’est pas tolérable.

    La prochaine évolution réglementaire impliquera une valeur seuil à 10 ppm qui ne pourra être mesurée qu’à l’aide d’une sonde déportée qui aura pour avantage de mesurer la teneur en parallèle de l’analyse de combustion

    testo-320

    Mesure de pression gaz (pression différentielle, pression statique, dynamique, etc.)

    Lors des mises en service et des opérations de maintenance de chaudières atmosphériques, la mesure de pression gaz permet de régler la puissance nécessaire de l’installation. La valeur est comprise entre 18 et 25 mbar et le capteur doit disposer d’une très bonne précision. L’évolution des mesures peut être présentée sous forme de graphique. En parallèle une mesure de pression différentielle peut être réalisée avec une résolution de 0.01 mbar.

    Equilibrage de radiateurs

    A l’aide de deux sondes pinces, vous serez capable de mesurer aisément les températures départ/retour d’une installation et d’équilibrer un radiateur ou un plancher chauffant afin de garantir un fonctionnement optimal et efficient. En effet, tous les émetteurs d’une installation de chauffage doivent être vérifiés et ajustés en amont de la mise en service mais également pendant les opérations de maintenance lorsque les occupants se plaignent d’une surconsommation ou d’un phénomène d’inconfort.

    • Téléchargement pour le testo 320(V1.12, 12.77 MB)
      Si la mise à jour du firmware ne démarre pas sous Windows 8.1 ou Windows 10, un nouveau bootloader doit être installé une fois sur l'appareil de mesure.
      Une description et tous les fichiers nécessaires se trouvent sous le terme de recherche: Update-Kit / Bootloader
    • ZIV driver Testo (ZIV 2000) pour testo 320 et testo 330(v2.1, 2.22 MB)
      Pilote ZIV de Testo, version de 2000. Le pilote ZIV de Testo sert à connecter les appareils de mesure testo 320 et testo 330 à un programme d'application (programme de gestion des districts de ramonage) selon l'interface version 2.0 définie par l'association centrale des ramoneurs (Zentralverband des Schornsteinfegerhandwerks -ZIV). Veuillez vous renseigner auprès du fabricant de votre programme d'application s'il supporte cette interface. Si le Microsoft .NET Framework 4.0 n'est pas encore installé sur l'ordinateur, il doit être téléchargé sur le site Internet de Microsoft et installé dans le système.
    • ZIV driver Testo pour testo 300, testo 320 et testo 330(v2.3, 64.11 MB)
      Le pilote ZIV de Testo sert à connecter les appareils de mesure testo 300, testo 320 et testo 330 à un programme d'application (programme de gestion des districts de ramonage) selon l'interface définie par l'association centrale des ramoneurs (Zentralverband des Schornsteinfegerhandwerks -ZIV) dans la version 1.0 du 01 août 2012, version 2.0 du 13 février 2017 ainsi que la version 3.0 du 02 juillet 2021. Veuillez vous renseigner auprès du fabricant de votre programme d'application s'il supporte cette interface.
    • Manual firmware testo 320(pdf, 47.3 kB)
