    摘录

    技术表 ——
    用于研发的testo 890 热像仪

    完整技术表格

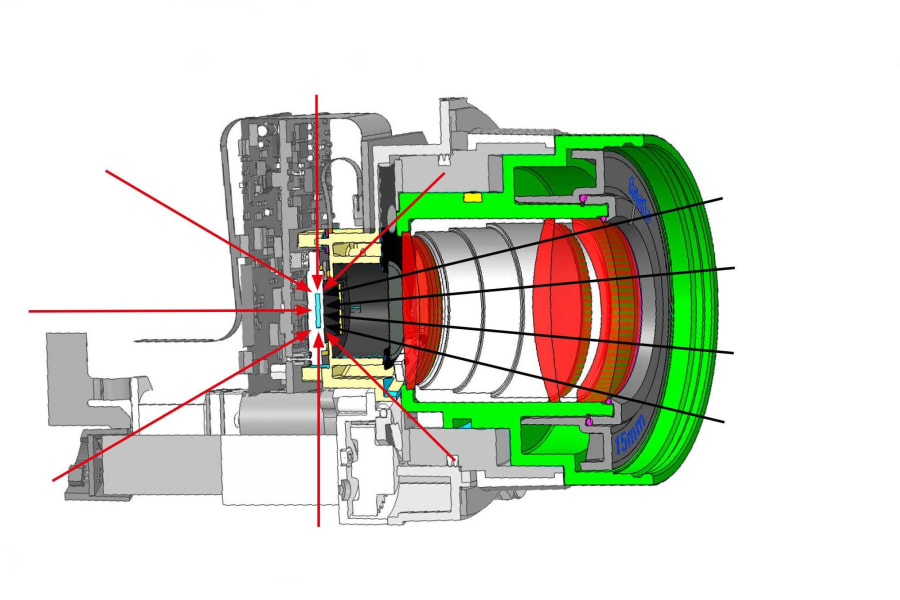

    环境辐射95%

    物体辐射5%

    testo 890 温度测量精度出色，了解信息更为全面

    在同级别的产品中，testo 890 拥有顶级的温度测量精度。 因此它们非常适用于研发领域中，完成高精度的测量任务正是它所擅长的。

    德图对testo 890红外热像仪测量精度的保证范围为±2°C或±2％。 上述两个保证值不仅适用于一两个单独的参考点，而且适用于整个热图像和每个单独测量值。 此外，在-15°C至+ 50°C的整体环境/工作温度范围内，也能保证上述温度测量精度。 为什么可以做到这一点？

    探测器

    传感器是热像仪的核心。 它包含一个由微小的红外敏感像素组成的矩阵，其将测量对象的入射电磁辐射转换成电子信号。 整个像素信号生成数字图像。数字图像显示物体的表面温度，并在摄像机中将其描绘为伪彩色图像。该过程需要通过缩放且为所选调色板定义伪彩色图像中的颜色，为每个单独的像素获得温度值。 红外热像仪的速度取决于创建单个图像所需的时间。 testo 890红外热像仪的图像刷新频率高达33 Hz。

    德图红外热成像仪的探测器可以测量到7.5~14μm大气窗口中的电磁辐射。 环境温度300 K时，（普朗克辐射光谱）波长为9.89μm时辐射强度最高。 因此，德图红外热像仪的探测器设计为在9.89μm波长下灵敏度最高。

    噪声等效温差（NETD）

    传感器的热灵敏度也很高。 热灵敏度应理解为检测器可测量和可视化的最小温差。 热灵敏度也称为噪声等效温差（NETD），单位为毫开（mK）。 因此，NETD是两个像素之间温度的最小分辨率。 通过使用孔径特别大的镜头，可以提高NETD。 NETD越小，像素数相同的图像对比度越高、越低噪。

    补偿

    德图红外热像仪采用了微测辐射热计技术的探测器，免去了冷却过程。 这就是说，探测器不仅受被测物体电磁辐射的影响，还受红外热像仪本身环境温度的影响。 如图所示，所有电磁辐射仅有5％源自被测物体。 因此，必须补偿剩余95％辐射的影响以使测量值更精确。 由于上述影响因素随环境温度而变化，因此德图在外壳中安装了多个高精度温度传感器。 上述操作确保传感器的环境温度不会使测量值失真。

    测量调整

    利用温度传感器测量环境辐射的影响幅度，然后通过调整来加以补偿。 因此，精心仔细的调整对于获得出色的温度测量精度至关重要。 德图在-15°C至+ 50°C的环境温度下对红外热像仪进行调整。 testo 890摄像机的每个像素都有各自详细的传感器特性曲线，可确保不同环境温度下的测量精度。 因此，testo 890出色的温度测量精度，是在探测器、镜头和测量调整之间精确设置、相辅相成取得的。

    立刻注册，了解更多信息！

    您想了解德图红外热像仪性能方面的详细信息吗？ 那就立即申请其他3张技术表吧。

    只需花一分钟注册，您就会得到与以下技术有关的所有信息：

    • 红外探测器的设计和灵敏度

    • 最小焦距详细分析选项

    • 通过德图红外超像素技术改善分辨率

    • 通过LabVIEW™界面进行快速精确的分析
