Utrzymanie ruchu w przemyśle – okresowe badania rozdzielnic elektrycznych

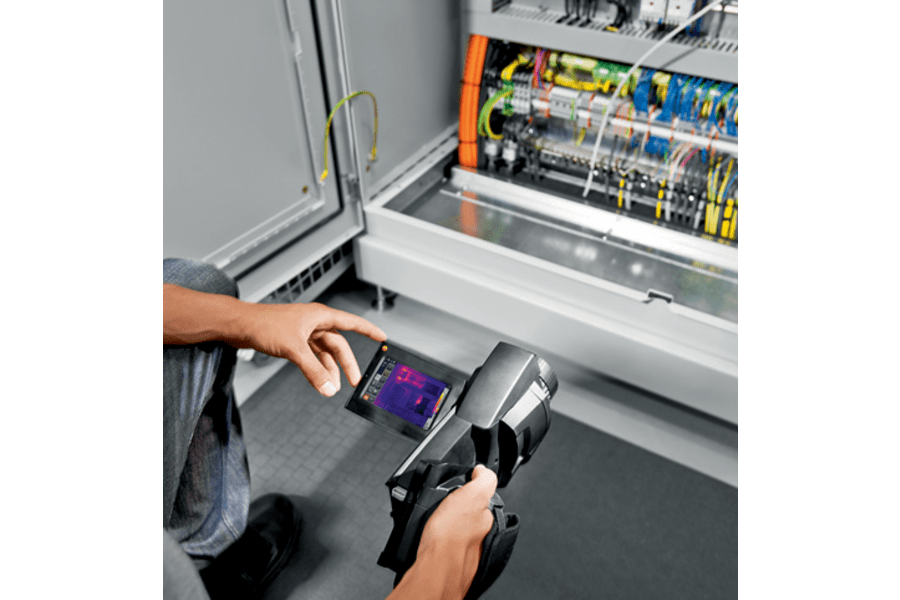

W zakładach produkcyjnych wykorzystanie termografii do prewencyjnej konserwacji instalacji elektrycznej stało się bezpiecznym i szybkim narzędziem kontrolnym, zapewniającym długotrwałe i sprawne działanie samej instalacji, jak i zwiększenie jej ochrony przeciwpożarowej.
Zakłady te coraz częściej muszą spełniać wysokie wymagania firm ubezpieczeniowych w odniesieniu do zwiększenia zabezpieczeń przeciwpożarowych pracujących instalacji. Zgodnie z nimi kontrola powinna być przeprowadzana corocznie (lub częściej w zależności od zagrożeń) przez doświadczonego operatora z kamerą termowizyjną spełniającą ścisłe wymagania zgodne z rozporządzeniem VdS2859.
Zgodnie z VdS2859 badanie powinniśmy przeprowadzić kamerą termowizyjną charakteryzującą się m.in.:
- rozdzielczością detektora min.320x240 px
- dokładnością pomiaru ±2% lub 2K
- czułością termiczną <0,08K (przy 30°C)
- obiektywami: szerokokątnym/teleobiektywem
Zarówno kamera termowizyjna testo 883Set, jak i testo 890-2 spełniają wytyczne VdS2859.
Szczegółowe wymagania wytycznych VdS 2859 poniżej:
| Funkcja | VdS 2859 | testo 883Set | testo 890-2 |
| Rozdzielczość detektora | min. 320 x 240 px | 320x240 pix (SuperResolution 640x480 px) | 640x480 px (SuperResolution 1280x960 px) |
| Rozdzielczość geometryczna (IFOV) | ≤ 2 mrad | 1,7 mrad (obiektyw standardowy) 0,7 mrad (teleobiektyw) | 1,13 mrad (obiektyw standardowy) 0,42 mrad (teleobiektyw) 0,18 mrad (superteleobiektyw) |
| Czułość termiczna (NETD) | 80 mK przy +30 °C | ˂ 40 mK przy +30 °C | ˂ 40 mK przy +30 °C |
| Zakres spektralny | 7.5-12 µm | 7,5 do 14 µm | 7,5 do 14 µm |
| Zakres pomiaru | - 20 °C do +500 °C | -30 … +650°C | -30 … +650°C |
| Dokładność | ±2 %, 2 K | ±2 %, ±2 °C | ±2 %, ±2 °C |
| Obiektywy | Szerokokątny + teleobiektyw | Szerokokątny + teleobiektyw | Szerokokątny + teleobiektyw |
