Emisyonlar ve proses ölçüm kılavuzu.

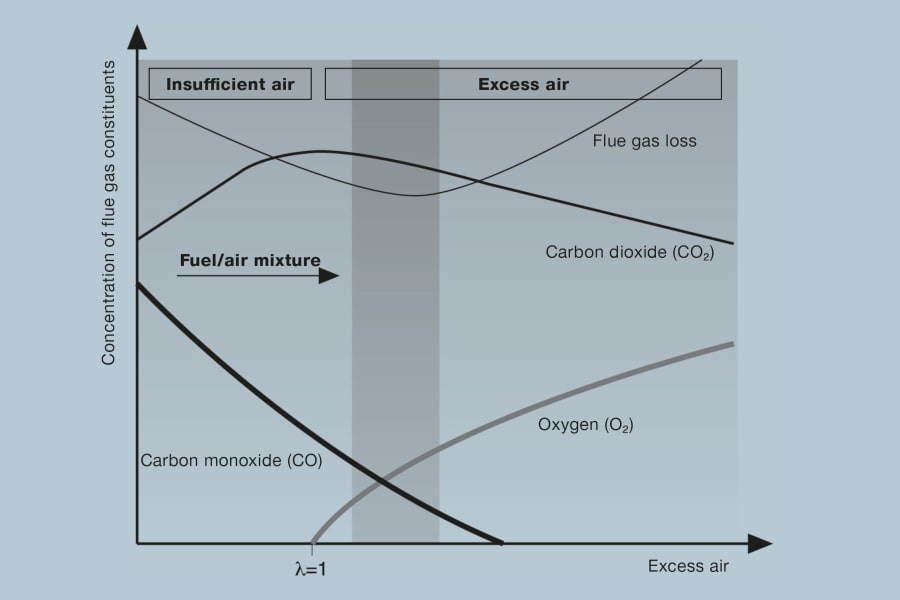

Hava oranı baca gazı bileşenleri CO, CO2 ve O2 konsantrasyonlarından belirlenebilir, korelasyonlar yanma çizelgesinde gösterilmiştir (sağdaki resme bakınız). Yakıt ve havanın ideal karışımı olduğunda, herhangi bir CO2 içeriği belirli bir CO içeriği (λ 2 içeriği (λ> 1 aralığında) ile ilişkilidir. CO2 değeri kendi başına açık değildir, çünkü maksimum değerin ötesine geçen eğri profili, gazın CO2'ye ek olarak CO veya O2 içerip içermediğini tespit etmek için ek bir test yapılması gerektiği anlamına gelir. Aşırı hava ile çalışma için (yani normal senaryo), şimdi kesin bir O2 ölçümü tercih edilir. Eğri ilerlemeleri yakıta özgüdür, yani her bir yakıtın kendine ait bir şeması ve CO2 maks için belirli bir değeri vardır. Bu çok sayıdaki diyagramlar arasındaki bağlantılar genellikle kullanımı kolay bir nomogramda özetlenmiştir (burada gösterilmeyen “yangın üçgeni”). Bu, herhangi bir yakıta uygulanabilir.
Aşağıdaki iki formül kabaca CO2 veya O2 değerlerinden hava oranının teorik olarak hesaplanmasında geçerlidir:
ile CO2 max: Yakıta özgü maksimum CO2 değeri. Gerekirse, bu değer Testo tarafından bir servis olarak belirlenebilir.
CO2 ve O2: Baca gazı içindeki ölçülen (veya hesaplanan) değerler
Sabit işletim modunda, tesise verilen tüm enerjilerin toplamı, tesis tarafından verilen enerjilerin toplamına eşit olmalıdır; bu tabloya bakınız:
| Verilen enerjiler | Deşarjlı enerjiler |
| Net kalorifik değer ve maddi yakıt enerjisi | Baca gazı gazları ve kimyasal olarak bağlı enerji (baca gazı kaybı) |
| Yanma havasının somut ısısı | Maddi ısı ve kül ve cüruf içindeki yakıt artıklarının net kalorifik değeri |
| Tesiste dönüştürülen mekanik enerjinin ısıl eşdeğeri | Isı iletimi sonucu oluşan yüzey kayıpları |
| Üründen getirilen ısı | Ürünle birlikte ısı dağılımı Fırın sızıntıları nedeniyle konveksiyon kayıpları |
Kayıplara en büyük katkı baca gazı kaybıdır. Baca gazı sıcaklığı ve yanma havası sıcaklığı, baca gazı içindeki O2 veya CO2 konsantrasyonu ile yakıta özgü faktörler arasındaki farkın bir fonksiyonudur. Yoğuşmalı kazanlarda, bu baca gazı kaybı iki şekilde azaltılır - yoğuşma ısısının kullanılması ve bunun sonucunda daha düşük baca gazı sıcaklığı. Baca gazı kaybı aşağıdaki formüller kullanılarak hesaplanabilir:
FT: Baca gazı sıcaklığı
AT: Yanma havası sıcaklığı
A2, B: Yakıta özgü faktörler (bkz. tablo)
21: Havadaki oksijen içeriği
O2: Ölçülen O2 konsantrasyonu
KK: Çiğleşme noktası düşükse qA değişkenini eksi değer olarak gösteren değişken. Yoğuşma sistemlerinde ölçüm yapmak için gereklidir.
Katı yakıtlar için, A2 ve B faktörleri sıfıra eşittir. Bu durumda, f faktörü kullanılarak formül, Siegert formülünü oluşturmak için basitleştirilir:
FT: Baca gazı sıcaklığı
AT: Yanma havası sıcaklığı
CO2: Ölçülen CO2 konsantrasyonu
