Messlösungen für die 4 Pa Messung

Bei gleichzeitigem Betrieb von raumluftabhängiger Feuerstätte wie beispielsweise Kaminofen im Wohnzimmer sowie einer Lüftungs- bzw. Ablufteinrichtung kann es zu gefährlichem Unterdruck in einem geschlossenen Luftverbund kommen. Der Ventilator der Ablufteinrichtung zieht Rauchgase direkt aus der Feuerstätte in den Raum. Rauchgasvergiftungen bzw. Kohlenmonoxidvergiftungen können die Folge sein. Deshalb müssen die Wechselwirkungen von Feuerstätten und Lüftung mit der 4 Pascal Messung (bei raumluftunabhängigen Feuerstätten mit einer 8 Pascal Messung) überprüft werden.

Was versteht man unter einer 4 Pa-Messung?

Zu jeder Zeit muss sichergestellt sein, dass Feuerstätten über ausreichend Verbrennungsluft verfügen. Kommt beispielsweise eine Dunstabzugshaube gleichzeitig zum Einsatz, kann im Raum ein deutlicher Unterdruck entstehen und einen Abgasrückstau verursachen. Der 4 Pa Test liefert den messtechnischen Nachweis für diese Problematik. Der Grenzwert bei raumluftunabhängigen Feuerstätten liegt bei acht Pascal.

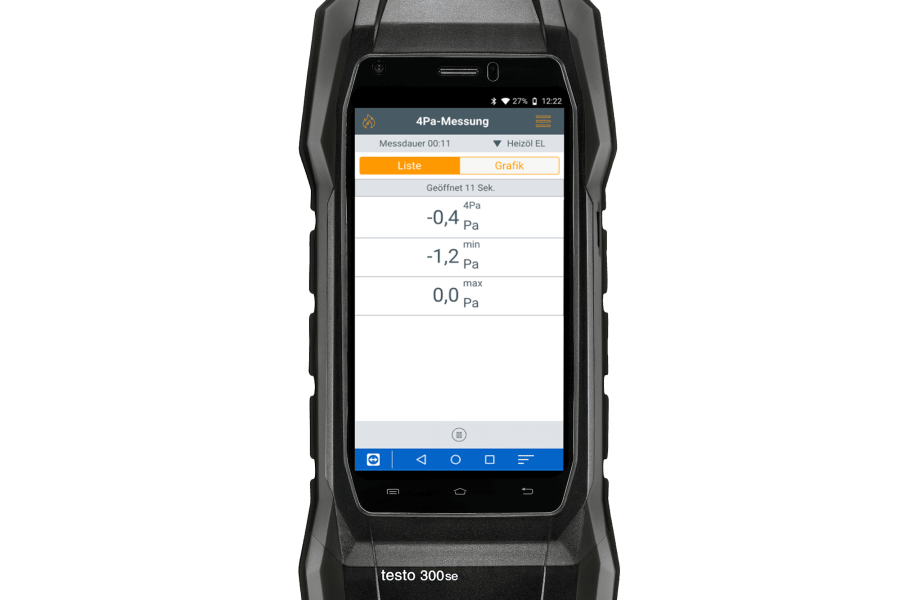

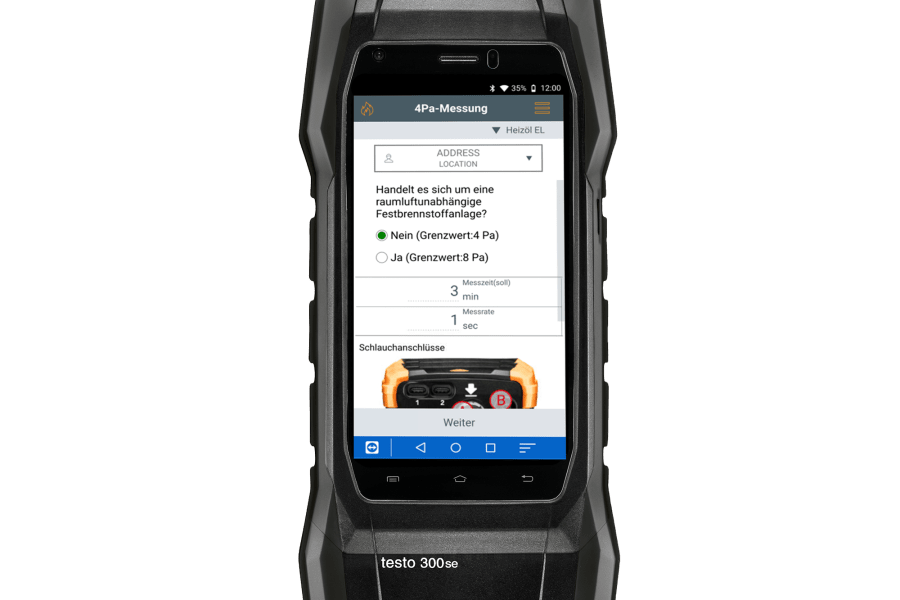

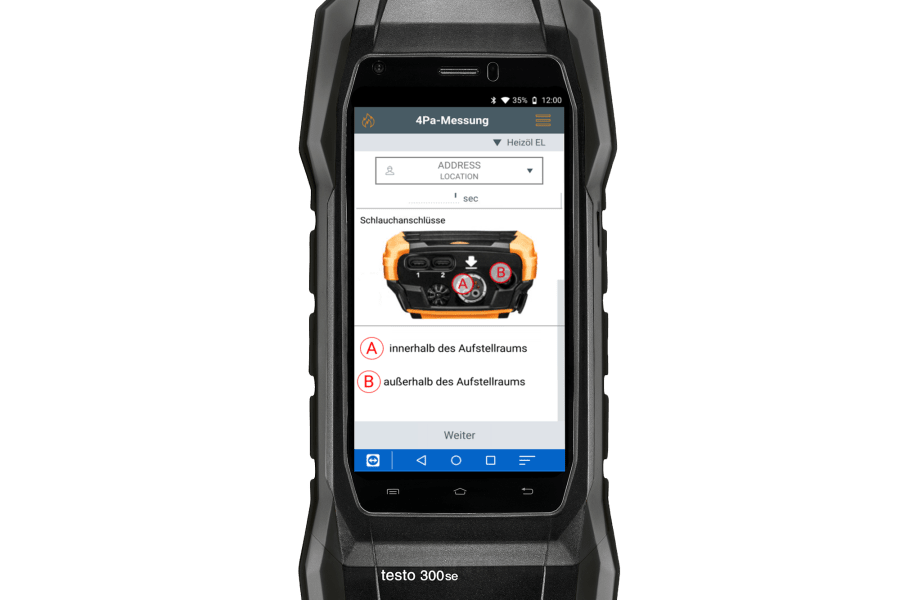

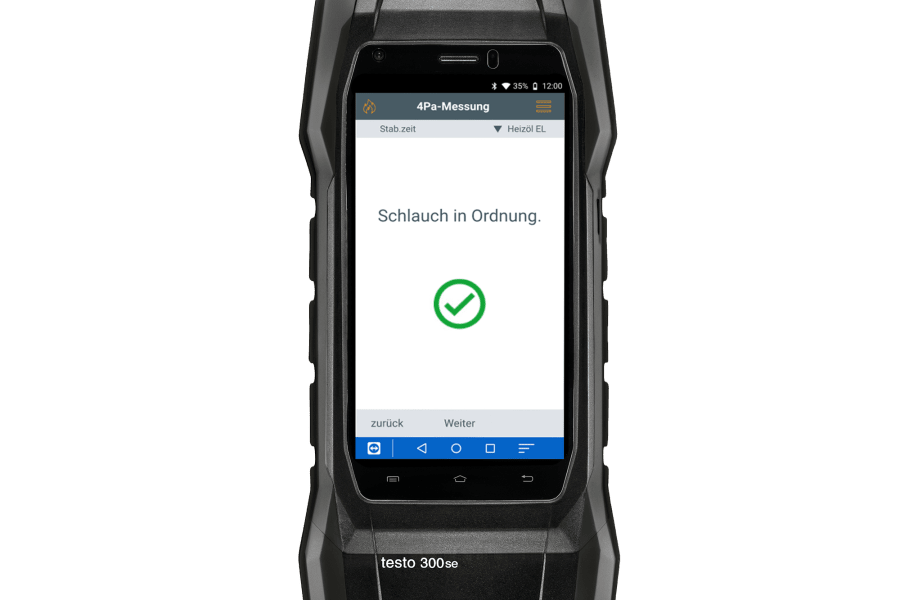

Messablauf 4 Pascal Messung in 6 Schritten mit dem testo 300

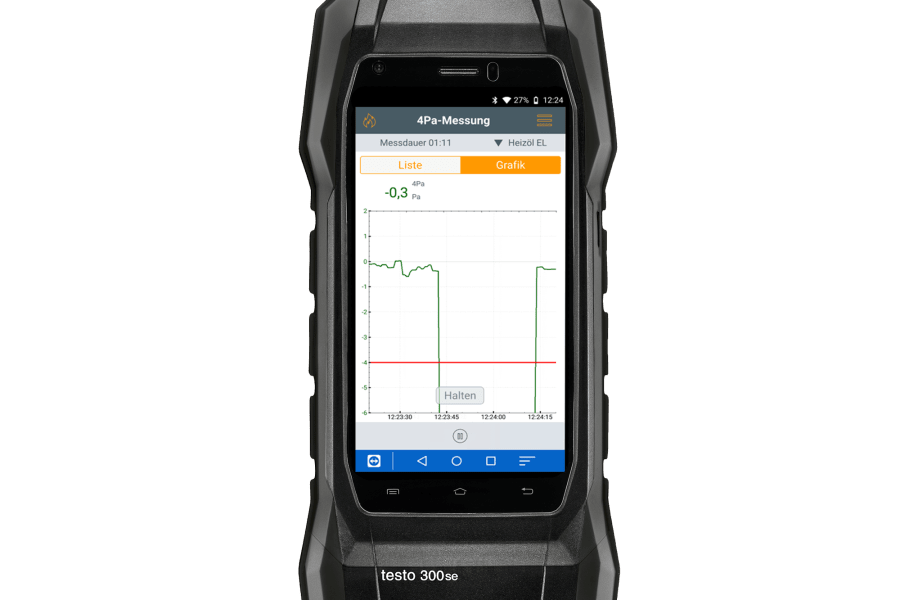

Messergebnis 4 Pa-Messung

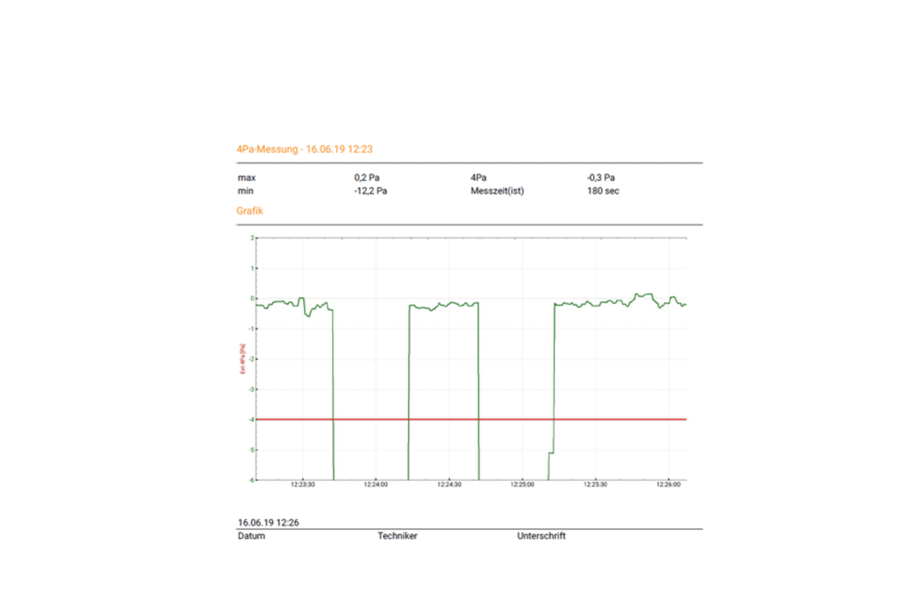

Nach der Messung kann das Ergebnis ausgedruckt und grafisch oder tabellarisch bewertet werden. Liegt​  der Unterdruck im Aufstellraum der Feuerstätte(n) beständig unter 4 Pa bzw. bei​ raumluftunabhängig geprüften Feuerstätten für feste Brennstoffe unter dem im​  Verwendbarkeitsnachweis genannten maximal zulässigen Unterdruck (zurzeit​ grundsätzlich 8 Pa), ist ein sicherer gleichzeitiger Betrieb von Feuerstätte und ​ Luft absaugender(n) Anlage(n) möglich.​ Die sorgfältige Durchführung der Messung nach den o.a. Schritten erlaubt eine ​ korrekte Bewertung und die Beurteilung des sicheren Betriebs von ​ Feuerstätte(n) und Raumluftabsaugender(n) Anlage(n).​ Mit dem testo 300 kann im Messgerät ein PDF-Bericht erstellt und versendet werden.

Momentaufnahme: Das Messergebnis stellt die Beurteilung des Momentanzustandes unter​ Beachtung der bei der Prüfung vorhandenen, das Ergebnis beeinflussenden​ Geräte (Feuerungsanlagen und Luft absaugende Anlage(n)) und dem Zustand​ des Gebäudes (z. B. Fenster und Türen) dar. Bei einer Änderung der​ Feuerstätte, an den weiteren beeinflussenden Geräten oder am Gebäude ist​ eine erneute Bewertung erforderlich.​

Wiederkehrende Überprüfungen:​ Die einwandfreie Funktion des Gerätes, der Feinstdrucksonde und der​ Kapillarschläuche ist durch regelmäßige Überprüfungen halbjährlich bei einer​ technischen Prüfstelle der Innung für das Schornsteinfegerhandwerk​ festzustellen.

Warum muss eine 4 Pa Messung durchgeführt werden?

Der maximale Unterdruck darf für den sicheren Betrieb einer raumluftabhängigen Feuerstätte höchstens vier Pascal betragen. Durch den 4 Pa Test wird nachgewiesen, ob ausreichend Verbrennungsluft vorhanden ist. Für die 4 Pa-Messung kann sowohl das ausführliche als auch das vereinfachte Verfahren zum Einsatz kommen. Der messtechnische Nachweis der Verbrennungsluftversorgung erfolgt bei gleichzeitigem Betrieb von Dunstabzugsanlagen und Feuerstätten, der Störungssuche sowie bei Nichteinhaltung der Verbrennungsluftversorgung.

Wer darf die Messung durchführen?

Grundlage für die Durchführung eines 4-Pa-Tests bzw. eines 8-Pa-Tests bilden die Arbeitsdokumente des Bundesinnungsverbandes des Schornsteinfegerhandwerks. Die 4 Pascal Messung wird vom Bezirksschornsteinfeger durchgeführt oder in Auftrag gegeben.

Richtlinien und Gesetze zum 4 Pascal Test

Damit das Zusammenspiel zwischen Feuerstätte und luftabsaugender Anlage harmoniert, gilt es gesetzliche sowie technische Regelungen einzuhalten. Gesetzliche Regelungen sind beispielsweise die Feuerungsverordnung der Bundesländer oder von technischer Seite die technische Regel für Gas-Installationen (TRGI). Grundlage eines gemeinsamen Betriebs bildet das Lüftungskonzept nach DIN 1946, Teil 6. Die raumluftabhängige Betriebsweise ist durch Muster-Feuerungsverordnung (MFeuV) und Musterbauordnung (MBO) klar definiert.
