适用于各种应用的测量仪器:几乎没有其它测量仪器的用途能像红外热像仪这样广泛
在这些应用中,借助热成像技术使温度清晰可见,让您的工作更加轻松:
在建筑热成像中,德图热像仪可帮助您检测热桥和结构缺陷。
在供暖工程中,您可以使用热成像技术来检查地板采暖系统的功能或非破坏性地检测泄漏。
在维护过程中,红外热像仪可以在系统发生故障之前发现磨损情况。
发射、反射、透射
测量点和测量距离
测量对象和测量环境
红外测量误差的来源
ε 和 RTC 的实际测定
还有更多 ...
最小可识别物体(几何 IFOV)
最小可测量对象(可测量 IFOV)
视场大小(FOV)
宽度
高度
热像仪与测量对象的距离
有关德图热像仪的应用、功能的更多信息
功能强大的精确热可视化
红外热像仪是一种测量仪器,可以在不接触物体的情况下直观地显示温度。
红外热像仪又称热像仪或热像仪,可捕捉物体的红外辐射(IR 辐射),并将其实时显示为所谓的热图。这种辐射是一种电磁波,人眼是看不见的。
因此,红外热像仪是一种可视化分析温度分布和不同热量水平的高效、非接触式方法。这种方法的专业术语是热成像。
红外热像仪的应用领域
红外热像仪的特点是用途广泛,因此在各行各业都有需求。应用领域包括

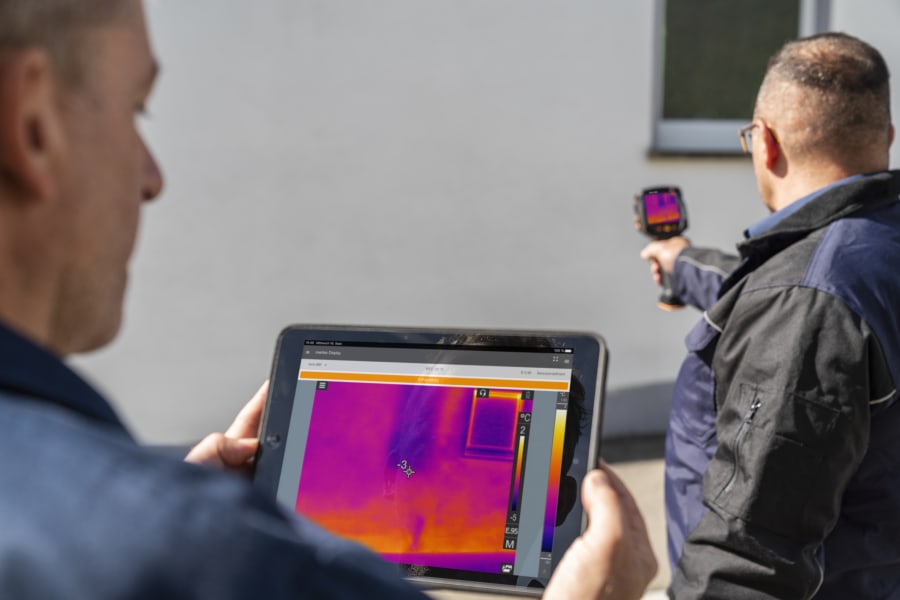

红外热像仪在检测能源损失、热桥和建筑缺陷方面发挥着至关重要的作用。建筑用热像仪可帮助能源顾问和建筑师识别建筑中可能导致能源损失的热弱点。通过对温差的可视化,隔热性能不足的区域很快就能显现出来。红外热像仪还能可靠地检测到渗透性湿气,如屋顶渗漏造成的湿气。这项技术还有助于检测霉菌,因为可以清楚地看到霉菌生长风险增加的潮湿区域。
玻璃工、窗户安装工和木工也可以使用热像仪来专门识别门窗和外墙的热弱点,并启动翻新和维修措施。
在供暖施工中,供暖工程师和暖通空调技工使用热像仪检查供暖系统的效率和功能,并及早发现潜在问题。无需进行结构性干预,就能快速准确地定位供暖系统中的泄漏点。均匀的热量分布对供暖系统的舒适性和效率至关重要,而热像仪有助于识别和纠正不正常现象。此外,红外热像仪还能通过显示地板温差,对地板采暖系统进行非破坏性泄漏检测。
热像仪在制冷和空调系统的检查和维护中发挥着关键作用。通过对温差的可视化,可以在例行抽查中快速、可靠地发现有问题的区域或有缺陷的部件。因此,这些热像仪对系统的效率和运行安全做出了重大贡献。

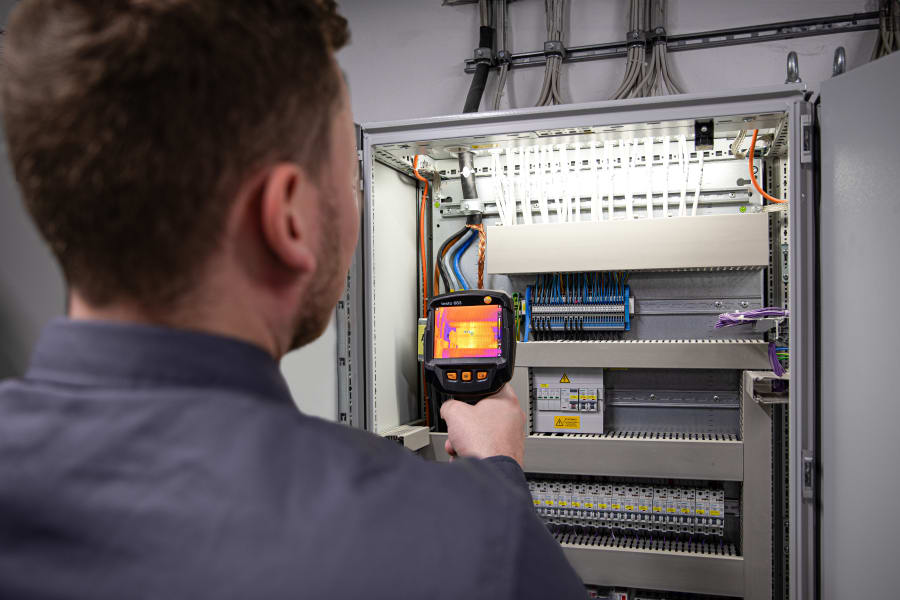

红外热像仪是维护工作中不可或缺的工具,因为它能及早发现电气和机械系统中的故障。服务和维护技术人员、技术设施管理人员、工艺工程师和电工可以利用这项技术在发生昂贵的故障和停机之前及时发现热异常。通过定期热成像检查,可以及早发现并纠正潜在的问题。热图像还可用于快速识别过热部件,并采取措施防止危险损坏。
在发电和配电领域,热像仪对于监控中压和高压系统至关重要。能源供应商和电网运营商使用热像仪检查变压器、变电站、架空线路、涡轮机、发电机和其他系统组件的功能和效率,以发现热异常。通过定期热成像检查,可以发现并纠正故障、磨损迹象或材料疲劳,从而提高系统的可靠性并防止故障发生。热像仪还可用于监测光伏系统,发现并更换效率低下的模块,以优化太阳能系统的整体性能。
热像仪为开发工程师、研究机构和大学开发新技术提供支持。它们有助于分析和优化材料和部件的热性能。在研究中,详细的热成像数据可用于验证模型和理论。此外,热像仪还可以检查原型和产品是否存在热异常,从而保证生产质量。
在质量保证方面,热像仪是通过热分析检查产品质量的重要工具。质量经理、质量保证工程师和质量控制人员利用这项技术检测和纠正产品中的热不规则现象。热分析可以发现肉眼无法看到的材料缺陷。定期的热成像检测可确保生产流程高效、无误地运行。
红外热像仪如何工作?
红外热像仪的功能基于对物体发出的红外辐射的检测。简单地说,红外热像仪捕捉这种辐射并将其转换成红外热图像,不同的温度在图像中显示为颜色差异。
红外热像仪的详细工作原理
红外热像仪有一个探测器(通常是微测辐射热计),能对红外辐射做出反应。温度高于绝对零度(-273.15 °C)的任何物体都会发出红外辐射。一旦红外辐射照射到探测器上,就会被吸收并加热探测器元件。这种加热会导致元件中的电阻发生变化。
电阻的变化被转换成电信号,然后由相机的电子设备进行处理。该信号与捕捉到的红外辐射成正比。
相机的内部图像处理软件对电信号进行处理,将其转换成可见光图像。不同的温度被赋予相应的颜色。生成的图像称为热图。
热图显示在红外热像仪的显示屏上。温度较高的区域颜色较浅,温度较低的区域颜色较深。通常,红外热像仪使用从蓝色(低温)到绿色、黄色到红色(高温)的色标来显示温度。
红外热像仪的购买标准
您想购买红外热像仪吗?您应该注意这一点:
热灵敏度小于 120 mK(0.12 °C 的温差也清晰可见)
也称为热分辨率,单位为毫开尔文(mk),它提供热像仪可识别的最小温差信息。
手动对焦
确保红外热像仪具有手动调焦功能。手动对焦可以更精确地将焦距调整到目标物体上,这在不同距离的情况下尤为重要。
可更换镜头
可更换镜头大大扩展了红外热像仪的应用范围。广角镜头是短距离拍摄大面积区域的理想选择,而远摄镜头则适用于从较远距离对较小区域进行详细检测。确保热像仪为不同类型的镜头提供兼容选项。
可更换镜头
可更换镜头大大扩展了红外热像仪的应用范围。广角镜头是短距离拍摄大面积区域的理想选择,而远摄镜头则适用于从较远距离对较小区域进行详细检测。确保热像仪为不同类型的镜头提供兼容选项。
分析和专业报告软件
对于专业文档,我们推荐使用我们的专用热成像软件 testo IRSoft 。除处理热图像外,该软件还支持许多其他检查功能。 如需了解更多信息,请点击此处 。
操作简单直观
我们的产品以其用户友好的操作和简单的界面给人留下深刻印象。它们通过高灵敏度的触摸屏或符合人体工程学的操纵杆进行操作,从而实现精确、便捷的控制。
泰斯托红外热像仪的功能
购买红外热像仪是一项明智的投资,尤其是选择泰斯托的红外热像仪。我们的设备具有出色的图像质量。凭借多种功能,Testo 红外热像仪可在各种应用中有效利用红外热成像技术。这些多功能不仅能提高热成像图像的质量,还能最大限度地满足您的个性化需求,实现易用性和精确性。
智能热成像技术,卓越的图像质量 —— 这就是 testo 872 型号的特点:
红外分辨率高达 320 x 240像素,testo SuperResolution 技术可达640 x 480像素
集成数码相机和激光标记
从 testo 770-3 钳形表和 testo 605i 湿度测量仪无线传输测量数据
使用德图热成像应用程序
有了 testo 872,就可以全面检测热桥、缺失的绝缘层或地下供热系统泄露。您只需接通仪器,完成测试,即可获取更多信息。
排放监测需要精准。这意味着测量设备得出的结果应该具有代表性。此外,如果直接将这些结果进行比较,将会很有帮助。废气测量仪必须能够测量限值。烟气测量有专业要求,不是所有人都可以操作的。您需要专业合格的人员来进行测量。
除了手持红外热像仪外,根据应用领域,您可能还需要更多的测量仪器来进行高效的温度测量。在这里我们为您精心挑选了一些推荐产品。
智能探头是由智能手机操作的紧凑型专业测量仪器。它们可用于重要的测量参数,让您的日常工作更加轻松愉快。
温度数据记录仪不仅用于测量温度(和其他测量参数),还用于在规定的时间段内监测和记录温度值。
智能探头是由智能手机操作的紧凑型专业测量仪器。它们可用于重要的测量参数,让您的日常工作更加轻松愉快。
顾名思义,表面温度测量用于测量测量物体表面的温度。此类别还包括红外测温仪。它们与红外热像仪类似,测量物体的热辐射。另一方面,温度贴用于在各种应用中快速测量表面温度。
